氣動高真空蝶閥
產品型號： GIQ
產品口徑： DN40-1200
產品壓力： 0.6~6.4Mpa
產品材質： 鑄鋼、不銹鋼、合金鋼等
制造標準：中國GB、機械部JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。
GIQ型－氣動高真空蝶閥
■GIQ型氣動高真空蝶閥是通過電磁換向閥改變氣路方向，控制執(zhí)行氣缸驅動蝶閥作啟閉運動。用于接通或切斷真空管路中的氣流。適用介質為純凈空氣和非腐蝕性氣體？蛇x配反饋信號裝置及電氣閥門定位器。
主要技術性能
|
適用范圍 |
105～1.3×10-4Pa |
|
閥門漏率 |
≤1.3×10-4Pa.L/S. |
|
適用溫度 |
-25～+80℃(丁腈橡膠)
-30～+150℃(氟橡膠) |
|
氣源壓力 |
0.4～0.6MPa |
|
安裝方向 |
任意 |
主要零件材料
■ 閥體、閥蓋、閥桿：碳鋼或不銹鋼
密封件：丁腈橡膠、氟橡膠。

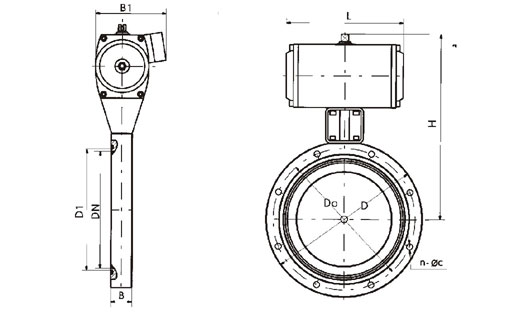

■ 外形及連接尺寸(mm)(JB919)
