1,,V型切口的球芯與金屬閥座之前具有剪切作用,特別適用于含纖維、微小固體顆粒、料漿等介質。

			2,具有調節并可靠定位能力,流量特性為近似百分比,可調范圍廣。

			3,V型調節球閥采用板簧加載的可動閥座結構,閥座與球芯不會產生卡阻或脫離等問題,密封可靠,使用壽命長。

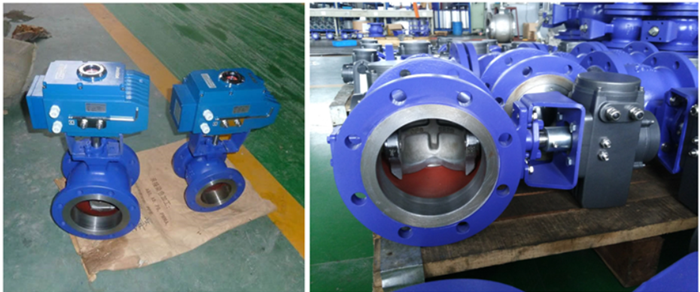

					上海蝶閥電動V型調節球閥技術參數:



								|
									公稱通徑DN |

									25 |

									32 |

									40 |

									50 |

									65 |

									80 |

									100 |

									125 |

									150 |

									200 |

									250 |

									300 |

									350 |

									400 |


								|
									額定流量系數Cv |

									32 |

									43 |

									78 |

									90 |

									160 |

									250 |

									360 |

									610 |

									1120 |

									1850 |

									2950 |

									3700 |

									7195 |

									11466 |


								|
									公稱壓力 |

									PN1.6、2.5、4.0、6.4MPa |


								|
									強度試驗 |

									2.4~9.6MPa |


								|
									密封試驗 |

									1.76~7.0MPa |


								|
									流量特性 |

									近似等百分比、直線特性 |


								|
									閥板轉角(度) |

									0°~至90°(可調) |


								|
									允許泄漏量等級 |

									軟密封:零泄露
									硬密封:≤額定Cv×0.001% |

									軟密封:VI微氣泡級,金屬密封:≤額定CV×0.065% |


								|
									動作時間(S/90度) |

									8.5~30 |

									36~60 |


								|
									可調節比 |

									250:1 |

									300:1 |


								|
									基本誤差 |

									全行程的≤±2% |


								|
									回差 |

									全行程的≤±2% |


								|
									死區 |

									全行程的≤0.8% |


								|
									控制方式 |

									開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4~20mA模擬量信號控制) |




					電動V型調節球閥作用原理:


				電動V型調節球閥的特殊V型開口與管路流道形成一個截面,可根據V型球芯的開度大小,對介質的流量大小及壓力等各項參數進行精確調節控制,適用于要求調節比較大的控制系統中。電動V型調節球閥無需另配伺服放大器,輸入DC4-20mA,DC0-10V或DC1-5V的相關信號和電源即可控制球閥運轉,實現對介質壓力、流量、溫度、液位等各項參數的精準調節。
